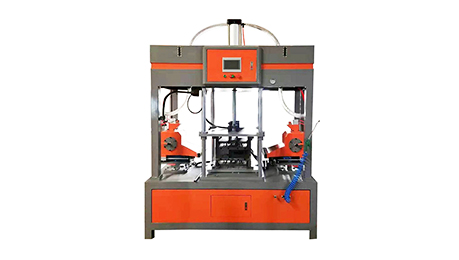

射芯机的主要结构组成：

1、立柱部件：主要由横梁、立柱构成设备的上部构架。在横梁上安装有砂筒、砂斗、砂阀部件、压紧缸等零部件构成制芯的供砂、供气系统。

2、模架部件：主要由动模板、左右支架板及导柱、导套、顶杆、合模缸等零部件组成。

3、射砂装置：包含有砂筒、气阀、砂筒架、射头、射砂板等零部件组成。工作时由压紧缸将砂筒压紧在芯盒的上平面上，打开射砂阀进行射砂。排气射砂完毕，松开压紧缸（退回原始位置）完成射砂、加砂工作。

3.1动模板在合模的推拉下沿导柱左右移动完成合模、开模的制芯过程。动模板在开模时由定模板上的顶杆顶在顶芯板上砂芯被顶出，手工轻易就可取出。

3.2整个模架由左右支架板安装在底座上。

3.3底座：整个设备的支撑、模架、立柱、电控箱、电磁阀等安在其上。

射芯机的使用注意事项：

1、对本设备操作没有进行过培训的人员不得操作本设备。

2、在进行自动运转前必须经手动空转。

3、开动前要检查运动部件中有无导物、有无非设备操作人员靠近。不要将工具等杂物放在设备上。

4、设备在运转中，不允许触摸运动部分及电器元件。

5、因外部供电中断运转中的设备突然停止工作时，要切断设备电源开关以免再来电造成危险。

6、在设备维修、检查、调整、清理等工作中。应切断总电源和压缩空气总阀门。

7、在维修、检查、调整电磁阀后有可能未恢复到原来状态，通电、通气后要注意观察，以免发生意外动作造成危险。

8、设备各部分在工作中如出现异常声音、嗅味等不正常现象时应立即停止运行。检查调整后必须先进行手动空转试车。

9、设备工作后停机必须停在原始位置，然后切断电源、气源。
